الدرس الثالث رسم الأشكال البسيطة

كما سبق الشرح في الدرس 1.2، فتتوفر لدينا ثلاث طرق لرسم الأشكال. و في اعتقادي, انتقاء الأمر المناسب من خلال شريط أدوات الرسم هي الطريقة المثلى للمبتدئين.
لرسم المستطيل نفعل ما يلي:
انقر على أيقونة المستطيل من على شريط الأدوات، فتظهر الرسالة الآتية في موجه الأوامر:

Command: _rectang	صدى للأمر: رسم مستطيل
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]:	يطلب البرنامج من المستعمل تحديد الركن الأول لهذا الشكل. نلاحظ أيضا وجود بين أقواس مربعة مجموعة من خيارات إضافية.

فتحديد الركن المطلوب قد يتم إما بنقر بالموس في نقطة معينة من منطقة الرسم أو بإدخال ما يعرف بإحداثيات النقطة. فعندئذ تظهر رسالة ثانية:

Specify other corner point or [Dimensions]:

يطلب البرنامج تحديد الركن المقابل.

فنجب إما بنقر بالموس في منطقة الرسم أو بإدخال إحداثيات الركن المطلوب. فالنتيجة كما هي موضحة أدناه.

لرسم الدائرة نتبع نفس الخطوات الموضحة أعلاه.
انقر على أيقونة الدائرة من على شريط الأدوات ثم انتبه للرسالة في موجه الأوامر:

Command: _circle	صدى للأمر: رسم الدائرة
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]:	يطلب البرنامج من المستعمل تحديد مركز الدائرة. نلاحظ أيضا وجود بين أقواس مربعة مجموعة من خيارات إضافية.

فتحديد المركز المطلوب قد يتم إما بنقر بالموس في نقطة معينة من منطقة الرسم أو بإدخال ما يعرف بإحداثيات النقطة. فعندئذ تظهر رسالة ثانية:

Specify radius of circle or [Diameter]:

يطلب البرنامج تحديد نصف قطر الدائرة.

فنجب إما بنقر بالموس في منطقة الرسم أو بإدخال طول نصف القطر. فالنتيجة كما هي موضحة أدناه.

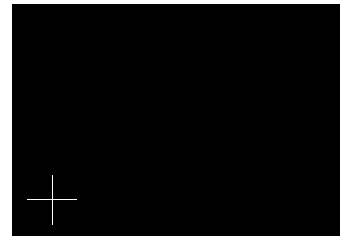

لرسم خط مستقيم نتبع نفس الخطوات الموضحة أعلاه.
انقر على أيقونة الخط من على شريط الأدوات ثم انتبه للرسالة في موجه الأوامر:

Command: _line Specify first point:

صدى للأمر: رسم خط مستقيم و يطلب البرنامج من المستعمل تحديد نقطة الأولى

فتحديد الطرف المطلوب قد يتم إما بنقر بالموس في نقطة معينة من منطقة الرسم أو بإدخال إحداثيات النقطة. فعندئذ تظهر رسالة ثانية:

Specify next point or [Undo]:

يطلب البرنامج من المستعمل تحديد نقطة الموالية...

بعد النقر في منطقة الرسم, يرسم الخط المستقيم. فرسالة أخرى تظهر في موجه الأوامر يطلب فيها المستخدم تحديد نقاط أخرى لإنشاء خطوط إضافية. يمكن إذا المواصلة في رسم مجموعة من خطوط متصلة أو لاكتفاء بالخط الواحد نضغط مفتاح الإدخال .

نلاحظ هنا أن الخطوط الأربعة قد تم رسمها بألوان مختلفة لنظهر أن هذه المجموعة من الخطوط مكونة من كائنات مستقلة و يمكن محو أحد من العناصر الأربعة أو إحداث تعديلات عليها بدون ماس بباقي عناصر المجموعة. و هذه الملاحظة لا تنطبق على الخطوط التي تنشأ بأمر مجمع الخطوط Polyline و الذي نتناوله لاحقا.

لرسم نقاط نتبع نفس الخطوات الموضحة سالفا.
انقر على أيقونة النقطة من على شريط الأدوات ثم انتبه للرسالة في موجه الأوامر:

Command: _point
Current point modes: PDMODE=64 PDSIZE=0.0000

تحديد النقاط يتم بالنقر مباشرة في منطقة الرسم أو بإدخال الإحداثيات.

لاحظ صعوبة رؤية النقاط المرسومة. يمكن تحسين الرؤية باختيار نمط آخر لإظهار النقط. فاتبع الخطوات التالية:
انقر على قائمة FORMAT من على شريط القوائم ثم اختار POINT STYLE من القائمة المنبثقة. فتظهر نافذة أنماط نقاط. فحدد النوع الملائم ثم انقر على OK.

في الصندوق المجاور’ يتم تحديد نمط النقاط و حجمها إما نسبيا للشاشة أو بصفة مطلقة.

	عندما نغير من نمط النقاط فتظهر بصورة أوضح كما هو موضح في الشكل المقابل.

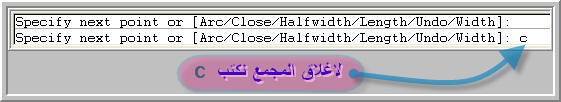

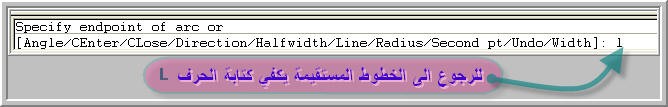

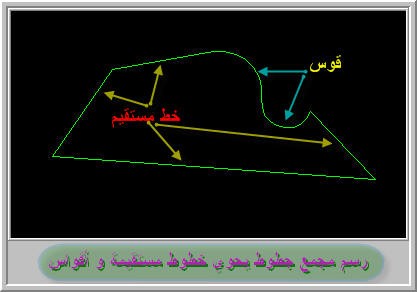

لرسم مجمع خطوط نتبع نفس الخطوات الموضحة سالفا.

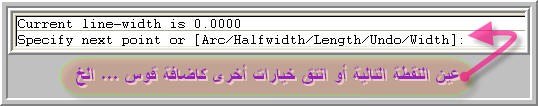

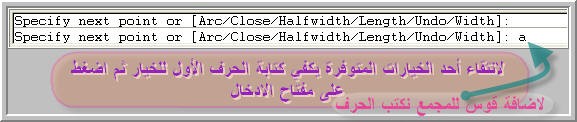

انقر على أيقونة مجمع الخطوط من على شريط الأدوات ثم انتبه للرسالة في موجه الأوامر:

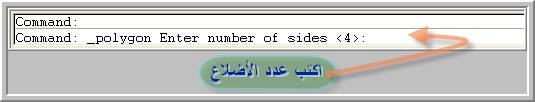

لرسم مضلع نتبع نفس الخطوات الموضحة سالفا.
انقر على أيقونة النقطة من على شريط الأدوات ثم انتبه للرسالة في موجه الأوامر:

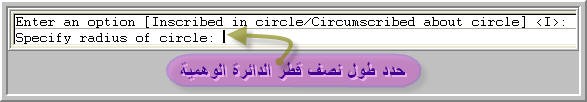

يجب أن نتذكر أن المضلع المنتظم مكون من عدد محدود و محدد من أضلاع متساوية و أن زواياه متساوية أيضا. و وفق نظريات الهندسة فكل مضلع منتظم مرشح لأن تكون رؤوسه موزعة توزيعا منتظما فوق محيط دائرة و كما أن أضلاعه تلامس دائرة أخرى.
و الدائرة الوهمية هي وسيلة ليس إلا، تسمح للأوتوكاد لرسم تلك المضلعات. ففي الواقع، الدائرة نفسها لا تظهر.

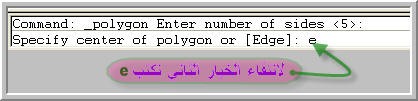

يجب أن ننتبه إلى أنه عند الاستعانة بهذه الدائرة نفقد التحكم في أضلاع المضلع، بمعنى أنه نركز أكثر على طول نصف تلك الدائرة و موضع مركزها و لكن لا نتحكم بصورة مباشرة في طول الضلع و لا في اتجاهه. فيوجد خيار يسمح بالتحكم المباشر في طول الضلع واتجاهه:
